1. O que é sobremoldagem de chicotes elétricos?

Revestimento de chicote de fios(também chamadosobremoldagem de conectores,sobremoldagem de cabos, oumoldagem por inserçãoA moldagem por injeção é um processo de fabricação no qual uma resina termoplástica ou termofixa é moldada diretamente sobre um chicote de fios, conector ou terminação de cabo pré-montado. O resultado é um conjunto integrado e sem emendas, onde a carcaça plástica, os fios e os conectores são fundidos permanentemente em um único componente robusto.

Ao contrário dos conectores tradicionais, que são crimpados ou encaixados mecanicamente em um fio, a sobremoldagem cria uma interface quimicamente e mecanicamente unida. Isso elimina folgas, pontos de entrada de umidade e concentrações de tensão mecânica, tornando-se o método preferido para ambientes exigentes em aplicações eletrônicas automotivas, industriais, marítimas e externas.

2. Por que a sobremoldagem? Principais benefícios para aplicações OEM

A sobremoldagem não é apenas uma melhoria estética. Ela aborda diversos desafios de engenharia que são cruciais para a confiabilidade e longevidade dos produtos OEM:

3. Materiais de sobremoldagem: como escolher a resina certa

A seleção do material é a decisão mais importante em qualquer projeto de sobremoldagem. A resina deve ser compatível com o material da capa do cabo, o ambiente operacional e os requisitos mecânicos da aplicação.

3.1 Resinas de sobremoldagem mais comumente utilizadas

3.2 Compatibilidade entre o material e o substrato

A resistência da ligação entre a resina de sobremoldagem e a capa do cabo depende da compatibilidade química. Uma adesão deficiente leva à delaminação, falhas por entrada de partículas e separação mecânica. A tabela abaixo mostra os índices de compatibilidade:

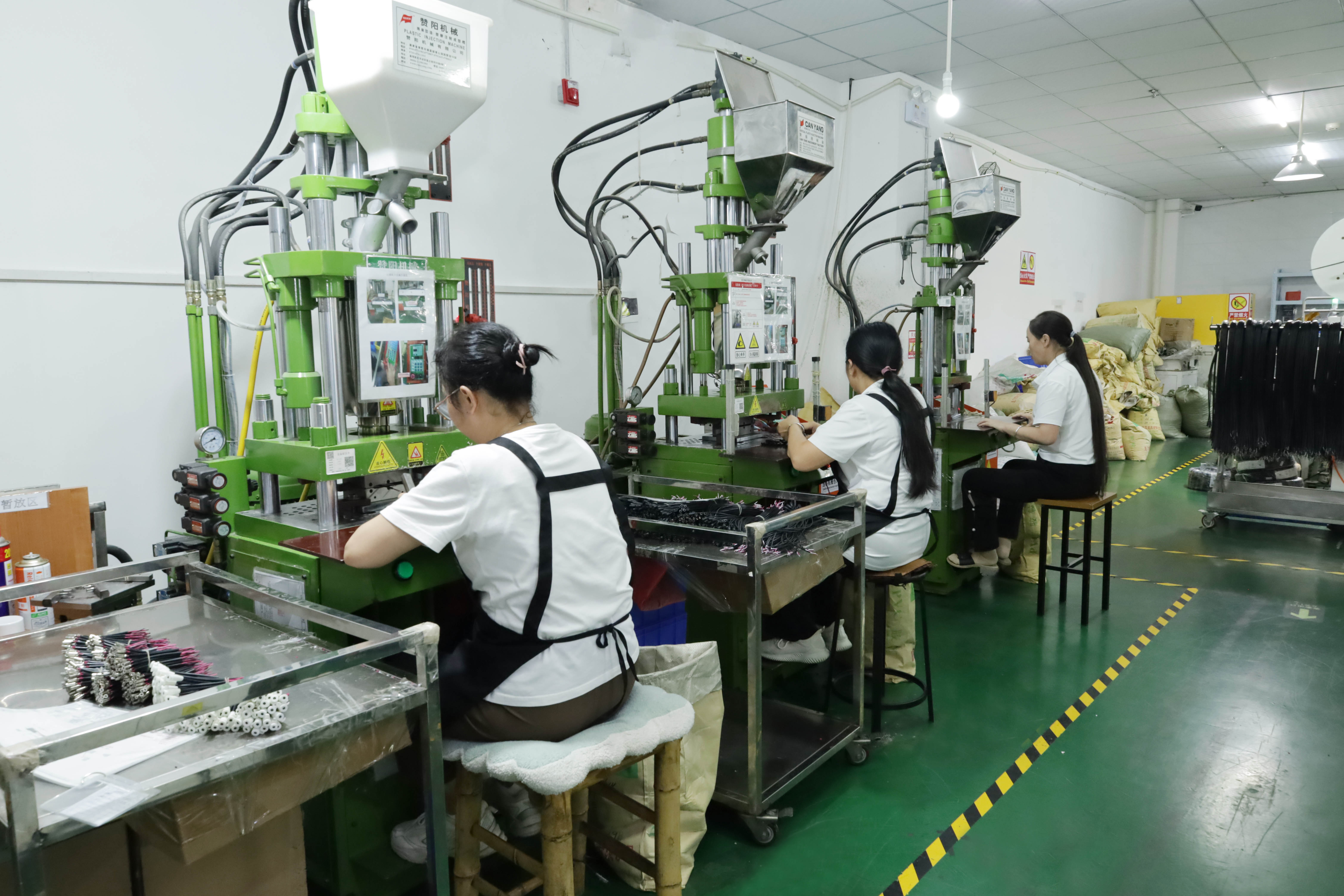

4. Processo de sobremoldagem passo a passo

A sobremoldagem de chicotes elétricos é um processo de múltiplas etapas com controle de precisão. Aqui está o fluxo de trabalho completo, conforme executado em nossa fábrica:

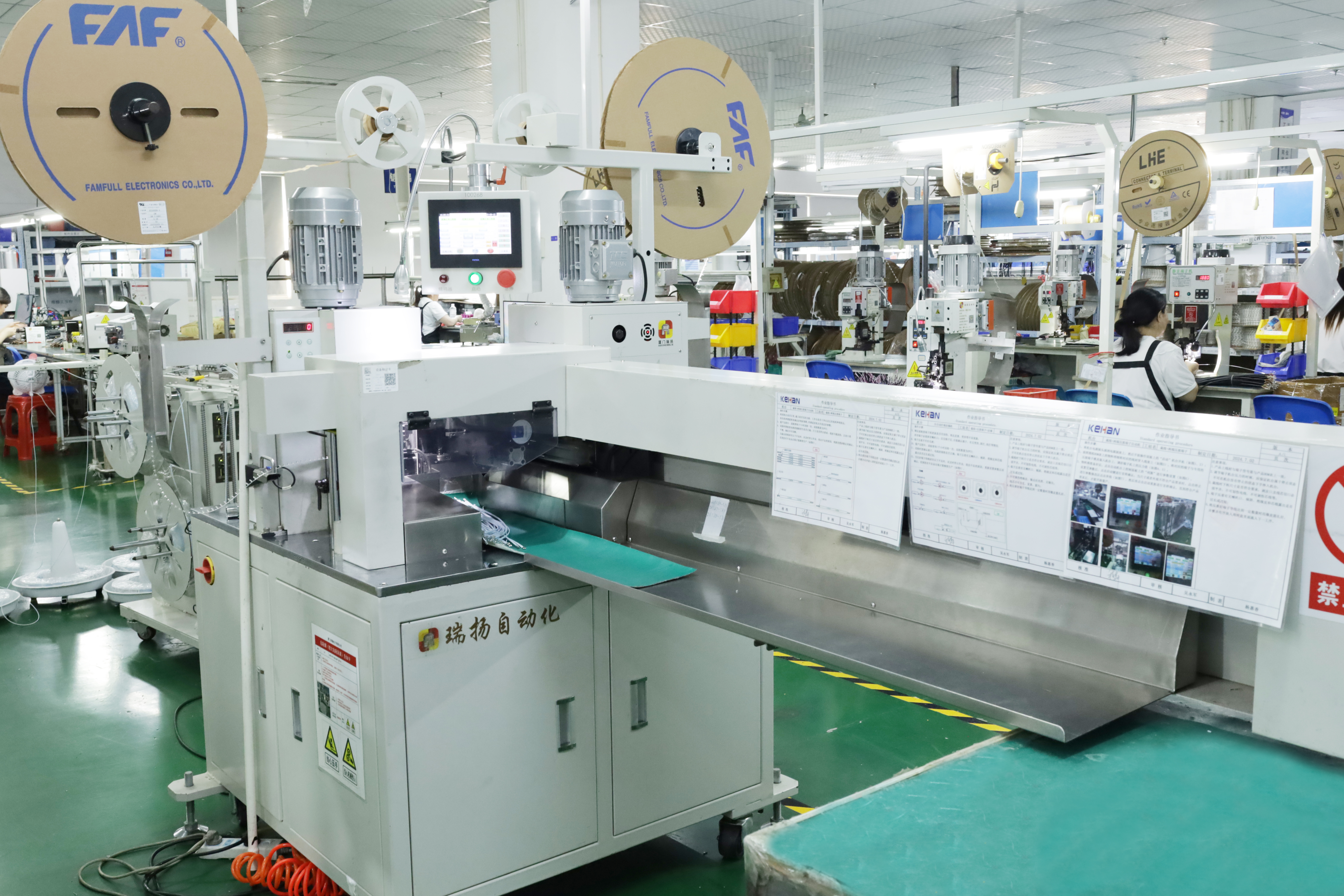

1. Preparação e pré-montagem dos fios
   Os condutores são cortados no comprimento desejado, desencapados e terminados conforme o desenho técnico. Os conectores são preenchidos com terminais crimpados. O substrato do chicote elétrico totalmente montado é inspecionado quanto à continuidade, qualidade da crimpagem e conformidade dimensional antes de prosseguir para a sobremoldagem.

2. Pré-tratamento da superfície (se necessário)
   Para substratos com adesão marginal (por exemplo, cabos XLPE, inserções metálicas), umprimer de adesão químicaé aplicado na zona de ligação e deixado a evaporar por 5 a 15 minutos. Alternativamente,ativação da superfície do plasmaÉ utilizado em aplicações médicas ou aeroespaciais de alta precisão. Esta etapa é crucial para atingir uma resistência ao descascamento ≥ 5 N/mm.

3. Inserir carregamento no molde
   O chicote pré-montado é posicionado na cavidade inferior do molde usando um dispositivo específico que mantém todos os pontos de entrada do cabo, as posições do corpo do conector e as geometrias de roteamento dos fios com uma precisão de ±0,3 mm. O posicionamento correto do inserto evita a migração dos fios durante a injeção — uma das principais causas de curtos-circuitos e falhas de vedação.

4. Fixação do molde
   O molde fecha sob a força de fixação hidráulica (normalmente20–150 toneladas(dependendo do tamanho da peça). A força de fechamento deve exceder a força de pressão de injeção na área projetada da peça — o fechamento insuficiente causa rebarbas; o fechamento excessivo apresenta risco de trincas em seções de paredes finas.

5. Secagem e plastificação de resina
   Resinas higroscópicas (PA66, PA12, TPU, PBT) devem ser secas antes da moldagem para atingir o teor de umidade desejado (<0,2% para PA; <0,05% para PBT). Resina não seca causadegradação hidrolítica, resultando em marcas de espalhamento, redução do peso molecular e peças moldadas quebradiças. A secagem é realizada a 80–100 °C durante 4–8 horas em um secador de funil desumidificador.

6. Injeção e Embalagem
   A resina fundida é injetada na cavidade a uma velocidade controlada (tipicamenteVelocidade da rosca: 20–80 mm/sApós o preenchimento da cavidade, a máquina muda parapressão de compactação(50–80% da pressão de injeção) para compensar a contração volumétrica à medida que a peça esfria. O tempo de congelamento do ponto de injeção é monitorado pela pesagem de injeções sequenciais até que o peso da peça se estabilize.

7. Resfriamento
   A peça é mantida no molde até que a resina solidifique o suficiente para ser ejetada sem distorção. O tempo de resfriamento é tipicamente de [tempo não especificado].10 a 30 segundos, governado pela espessura da parede da peça, pela condutividade térmica da resina e pela temperatura do fluido refrigerante do molde. Um circuito de resfriamento conforme é usado em ferramentas de alto volume para minimizar o tempo de ciclo.

8. Ejeção e Desmoldagem
   Os pinos extratores empurram a peça para fora da cavidade. Ângulos de inclinação de1°–3° por ladoSão projetadas no molde para evitar arranhões durante a ejeção. Para peças flexíveis de TPU/TPE, recursos de ângulo de saída zero são aceitáveis ​​se o material puder flexionar durante a ejeção.

9. Operações pós-moldagem
   O vestígio do portão é aparado rente à superfície. Quaisquer operações secundárias necessárias (marcação a laser, estampagem a quente, soldagem ultrassônica das tampas) são realizadas nesta etapa. As peças são colocadas em bandejas para resfriar uniformemente e evitar deformações antes dos testes elétricos.

10. Teste elétrico e de vedação 100% garantido.
    Cada conjunto finalizado passa por testes de continuidade e verificação da vedação IP (teste de decaimento da pressão do ar a 30–100 kPa) antes de ser liberado para envio. Metas de taxa de falha: taxa de aprovação de continuidade ≥ 99,95%; taxa de aprovação da vedação IP ≥ 99,8%.

5. Parâmetros críticos de moldagem por injeção

A qualidade de um chicote de fios sobremoldado é controlada diretamente por esses parâmetros de processo. Nossos engenheiros de processo documentam e monitoram todos os parâmetros em tempo real por meio de CEP (Controle Estatístico de Processo).

6. Projeto de ferramentas para sobremoldagem de chicotes elétricos

O projeto de moldes para sobremoldagem de chicotes elétricos é significativamente mais complexo do que a moldagem por injeção padrão, pois o molde deve acomodar substratos flexíveis e irregulares, mantendo o posicionamento e a vedação precisos.

6.1 Princípios Essenciais de Projeto de Ferramentas

• Vedantes de entrada de cabos:O aspecto mais desafiador das ferramentas de sobremoldagem de chicotes elétricos é a necessidade de acomodar a variação do diâmetro do cabo (±0,15 mm típico) nos pontos de entrada, evitando rebarbas. As soluções incluem:inserções de silicone compatíveisnas entradas de cabos oupinos de vedação com mola.

• Dispositivos de posicionamento de fios:Os elementos internos do molde (pinos, canais) devem manter os fios em sua geometria de roteamento projetada durante o preenchimento. Deslocamentos ≥ 1,0 mm podem causar curtos-circuitos, redução da resistência à tração ou falha na vedação.

• Localização do portão:Os portões são posicionados longe das faces de acoplamento dos conectores, das superfícies de vedação e das zonas de flexão.Portões submarinos (de túnel)esistemas de canais quentesEliminar vestígios de portões em superfícies cosméticas.

• Desenho da linha de separação:As linhas de separação são colocadas em superfícies não selantes e não estéticas. Geometrias complexas de chicotes elétricos frequentemente exigemações laterais (deslizamentos)oulevantadorespara liberar os undercuts.

• Desobstrução:Uma ventilação adequada (profundidade de ventilação de 0,02 a 0,05 mm) no final do enchimento evita marcas de queimadura (efeito diesel) causadas pelo ar comprimido aprisionado.

• Projeto do circuito de refrigeração:Os canais de resfriamento conformes mantêm a temperatura do molde uniforme, reduzindo o tempo de ciclo e a deformação — algo particularmente importante para geometrias de chicotes elétricos assimétricos.

6.2 Materiais para Ferramentas e Prazo de Entrega

7. Testes de Qualidade e Critérios de Aceitação

Todos os chicotes elétricos moldados que saem de nossas instalações passam por um rigoroso protocolo de qualidade em várias etapas:

8. Defeitos comuns e como evitá-los

Compreender os defeitos comuns de sobremoldagem e suas causas principais permite uma resolução de problemas mais rápida e uma produção correta desde o início:

9. Como escolher um fabricante de sobremoldagem

Nem todas as empresas de moldagem por injeção possuem a capacidade especializada para sobremoldagem de chicotes elétricos. Aqui estão os sete critérios que diferenciam fornecedores qualificados de moldadores em geral:

1. Montagem interna de chicotes elétricos + integração de sobremoldagem— Um fornecedor que fabrica o substrato do chicote elétrico E realiza a sobremoldagem na mesma instalação elimina a principal fonte de defeitos: a variação do substrato introduzida durante a transferência entre fábricas. Pergunte: Vocês fazem a terminação e a moldagem no mesmo local?

2. capacidade de validação de selagem IP— Confirme se eles possuem equipamentos para teste de queda de pressão atmosférica e se podem validar o teste de acordo com a classificação IP específica que você precisa (IP67, IP68, IP6K9K). Solicite o protocolo de teste padrão e os critérios de aceitação.

3. Projeto e construção de ferramentas internas— Os fornecedores que projetam seus próprios moldes entendem as restrições da sobremoldagem de chicotes elétricos (vedação da entrada do cabo, fixação do inserto). O projeto de ferramentas terceirizado geralmente deixa passar detalhes críticos.

4. Processo de qualificação de materiais— Pergunte como eles validam a compatibilidade do material com o substrato. Fornecedores qualificados realizam testes de resistência ao descascamento durante a Validação de Projeto (DV) e documentam os relatórios de qualificação do material.

5. Documentação de CEP e processo— Solicite comprovação do monitoramento do Controle Estatístico de Processo (CEP) em parâmetros críticos (temperatura de fusão, pressão de injeção, tempo de ciclo). Isso garante a estabilidade do processo, e não apenas a conformidade da primeira peça.

6. Capacidade de inspeção de primeiro artigo (FAI) e PPAP— Para aplicações automotivas e regulamentadas, o fornecedor deve ser capaz de entregar um pacote PPAP completo (Níveis 1 a 5), ​​incluindo relatórios dimensionais, certificados de materiais e estudos de capacidade de processo.

7. Flexibilidade do protótipo— Eles conseguem produzir de 10 a 50 unidades para validação do projeto antes de investir em ferramentas de produção? Fornecedores que exigem quantidades mínimas de 10.000 unidades para prototipagem não estão preparados para o processo de desenvolvimento iterativo que a maioria dos fabricantes de equipamentos originais (OEMs) exige.

10. Perguntas Frequentes
