Conectores de alta qualidade para chicote elétrico de caminhonete, kit de fiação com 12 circuitos e conector JST SM de 2 pinos.

Soluções personalizadas para chicotes elétricos e montagem de cabos
Nosso conector JST SM de 2 pinos especializado foi projetado para precisão e confiabilidade, tornando-o o componente central ideal para configurações personalizadas de chicotes elétricos. Projetado para garantir conexões elétricas seguras, este conector suporta a integração durável e eficiente de conjuntos de cabos JST em diversas aplicações. Fornecemos conectores personalizados para chicotes elétricos que atendem a especificações exatas, aprimorando o desempenho e a compatibilidade. Com foco em qualidade e consistência, nossas soluções de chicotes reduzem o tempo de montagem e melhoram a confiabilidade geral do sistema. Confie em nossa experiência para fornecer conectores e conjuntos que combinam durabilidade, encaixe preciso e conectividade perfeita para seus projetos exclusivos.

Especificação:

1:Por favor, forneça seus desenhos de projeto, especificações ou amostras.

2:Analisaremos os desenhos e lhe forneceremos o orçamento mais competitivo.

3:Após a sua confirmação dos desenhos e do preço, podemos prosseguir com a produção em massa ou fornecer-lhe primeiro uma amostra para garantir a qualidade.

4:Por fim, embalaremos cuidadosamente e enviaremos seu pedido prontamente pelo método mais rápido disponível.

chicote de fiação de comunicação

Chicote de fiação à prova de poeira

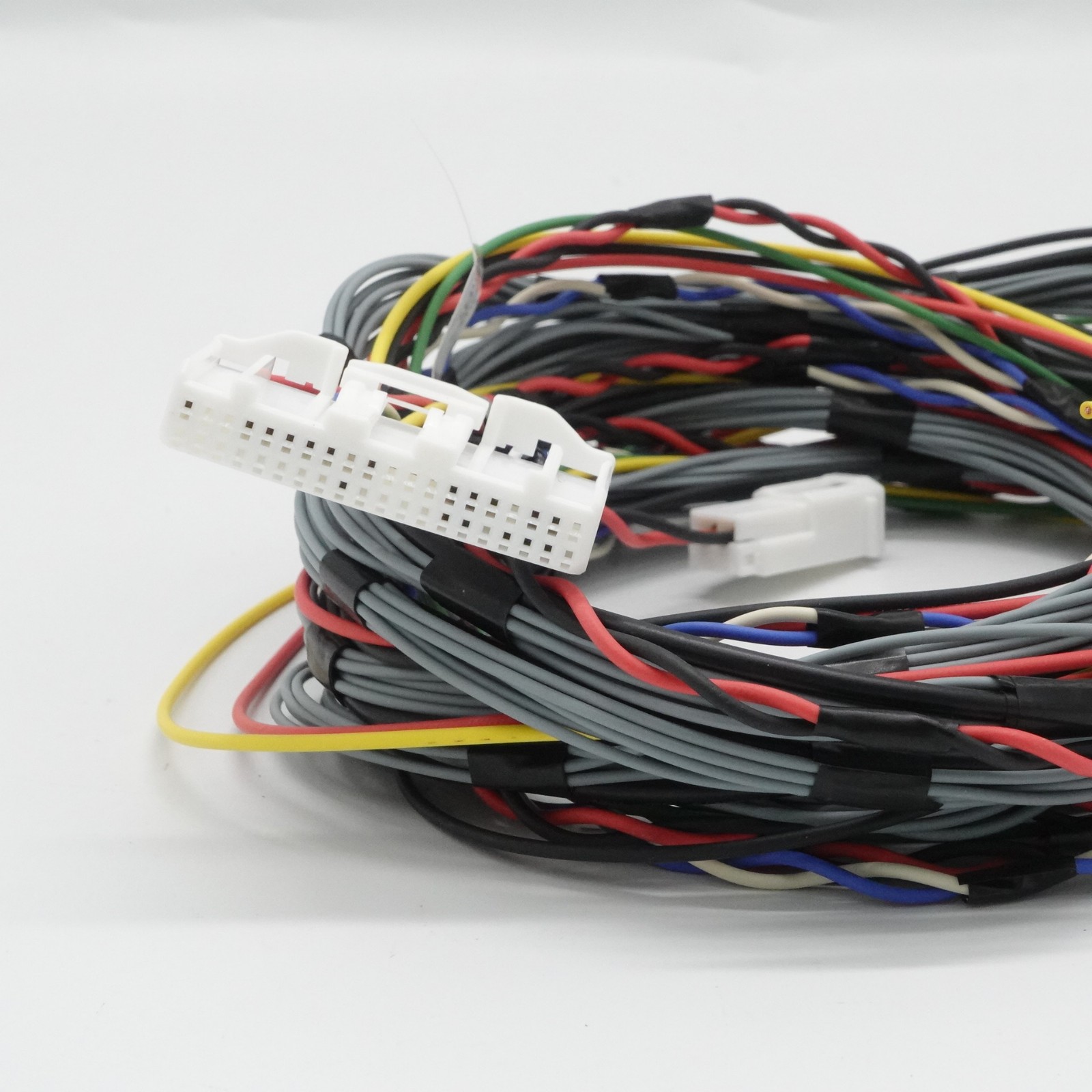

chicote de fiação de equipamentos elétricos

Sejam bem-vindos à nossa fábrica!

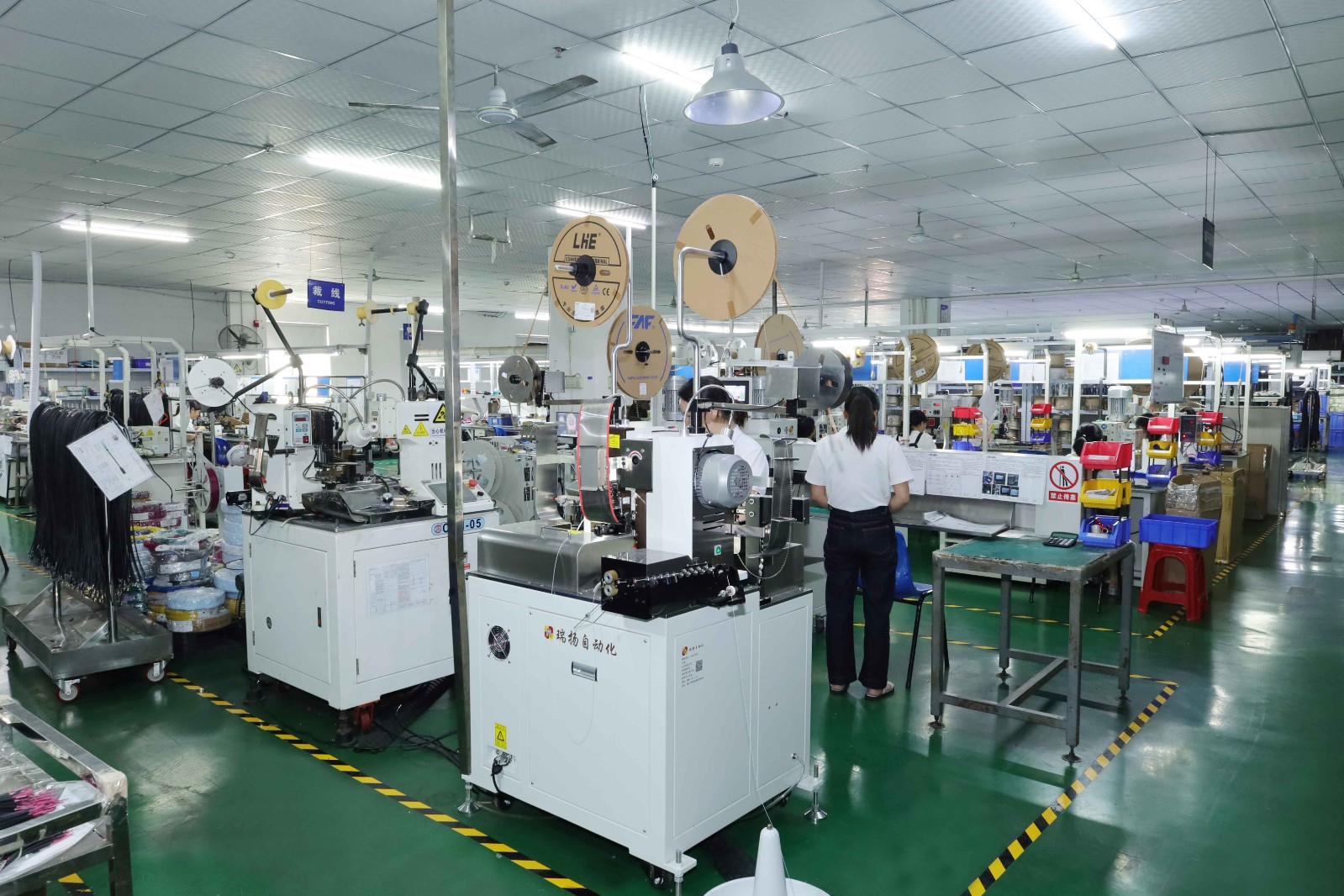

Linha de produção de chicotes elétricos PWire

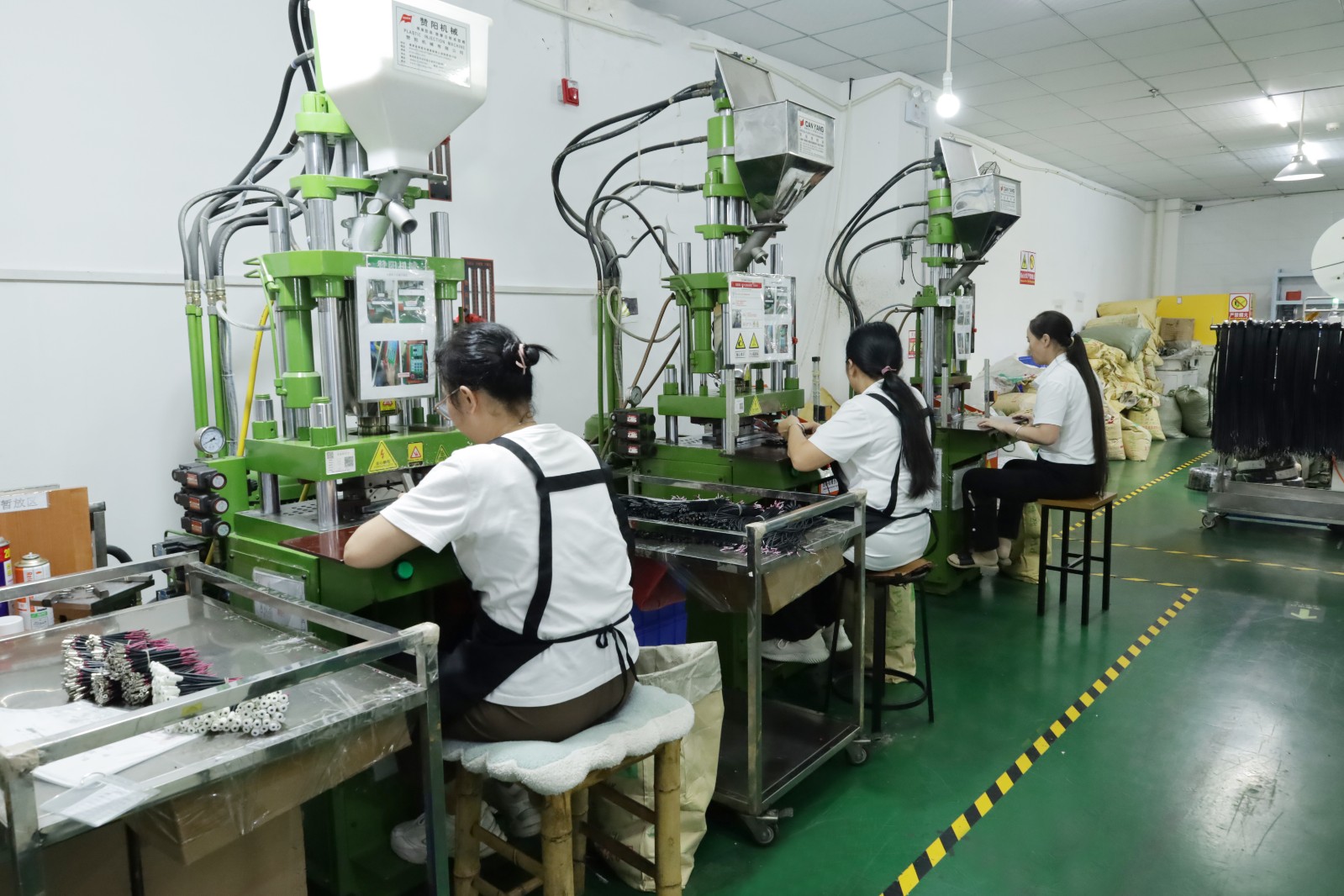

Máquina de moldagem por injeção

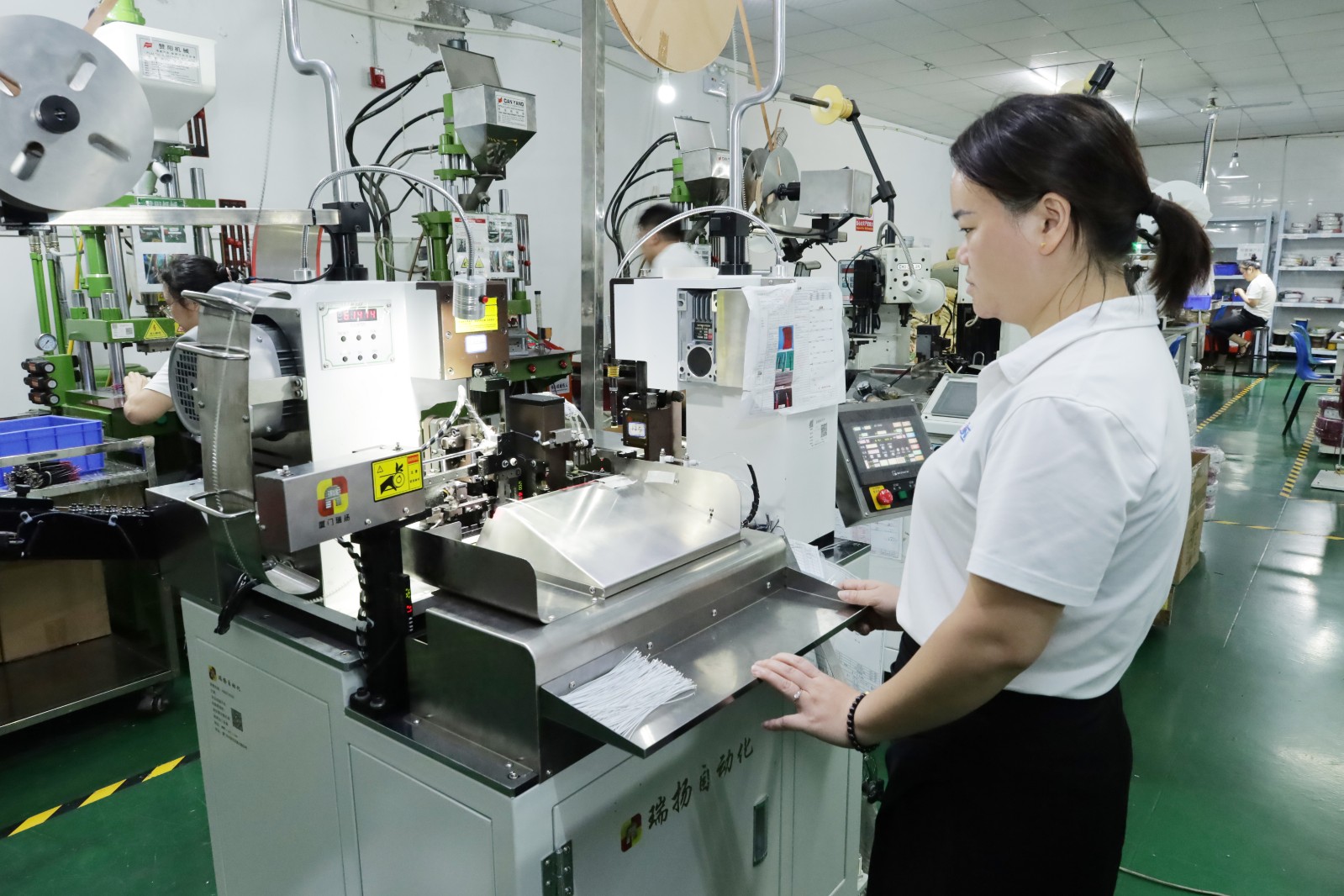

Máquina terminal

Máquina de corte de arame totalmente automática

Cortador de arame semiautomático

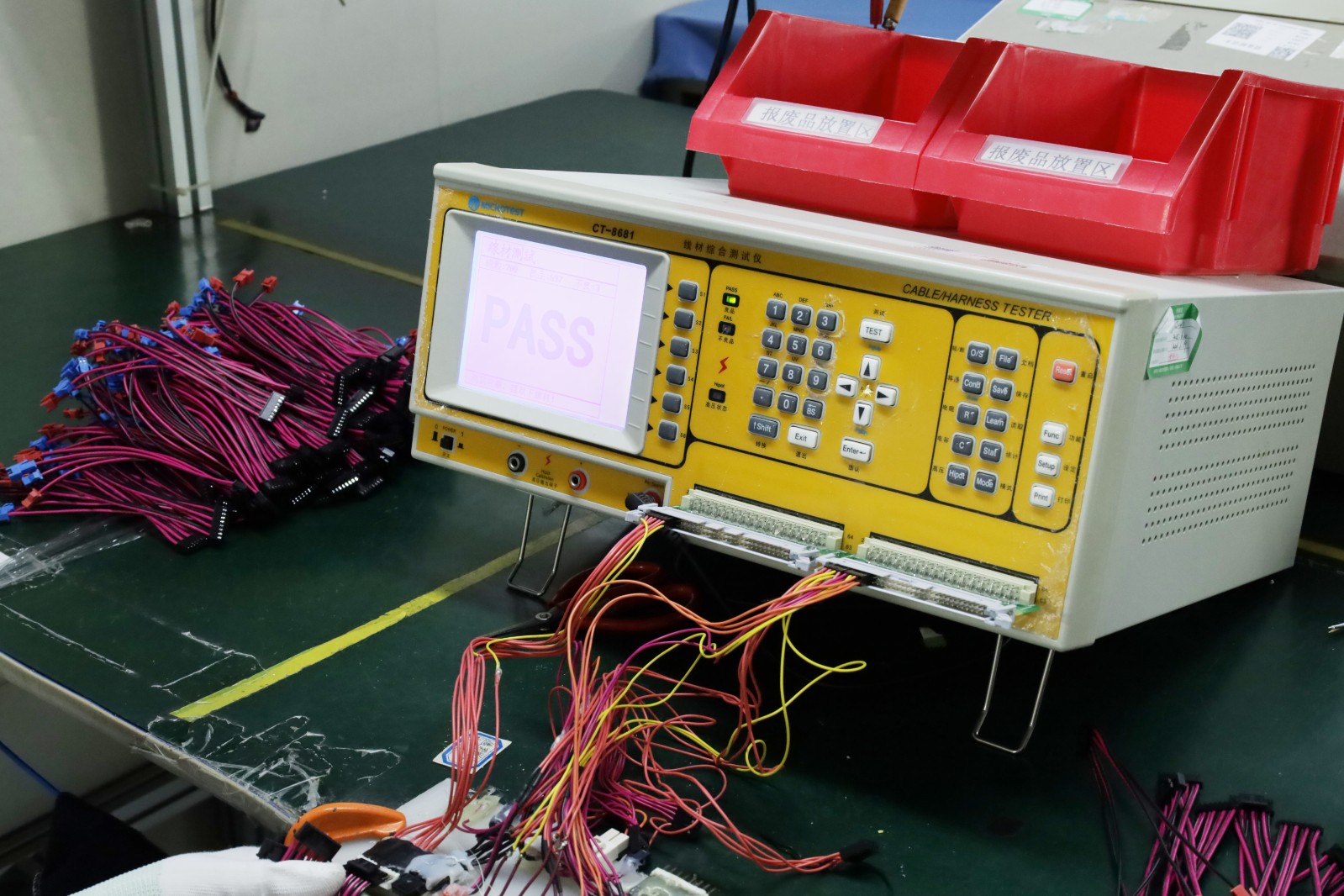

 EQUIPAMENTO DE TESTE DE CHICOTE DE FIAÇÃO

Perguntas frequentes

Q1:Qual a finalidade de um chicote de fios?

UM: 1. Miniaturização superior e otimização de espaço:

A característica que define a série SH é a sua Passo de 1,0 mm, um dos melhores conectores do catálogo padrão JST. Comparado aos conectores comuns das séries PH (2,0 mm) ou XH (2,5 mm), o SH permite um número significativamente maior de conexões em um espaço reduzido. Isso é crucial para dispositivos compactos como smartphones, wearables, drones, laptops ultrafinos e módulos de sensores IoT, onde o espaço interno é um recurso valioso.

1. 2. Maior confiabilidade e conexão segura:

• Design de contato em dois pontos: O conector SH possui um terminal de contato duplo patenteado. Isso cria dois pontos de contato estáveis ​​com o pino de acoplamento, reduzindo a resistência de contato, melhorando a estabilidade da corrente e proporcionando redundância contra vibração e choque.

• Mecanismo de travamento positivo: Incorpora um clique tátil distinto ("click") ao encaixar completamente, proporcionado por uma trava segura. Isso evita desconexões acidentais devido a movimentos ou vibrações, uma característica vital para aplicações portáteis e industriais.

2. 3. Desempenho elétrico e mecânico otimizado:

• Fornecimento de energia adequado: Apesar do seu tamanho, o conector SH é normalmente classificado para Corrente de 1ASuficiente para a maioria das aplicações de transmissão de sinal e de baixa potência (por exemplo, sensores, linhas de dados, LEDs pequenos).

• Resiliência a altas temperaturas: A carcaça é geralmente feita de plástico LCP resistente ao calor, capaz de suportar temperaturas de soldagem por refluxo infravermelho (até 260°C por 5 a 10 segundos), tornando-a compatível com os processos padrão de montagem SMT.

• Flexibilidade e facilidade de roteamento: Os conjuntos SH normalmente usam fios de bitola fina (por exemplo, AWG #28-30), resultando em um cabo flexível que é fácil de encaminhar em espaços apertados sem impor tensão mecânica excessiva nas juntas de solda.

3. 4 Vantagens de Fabricação e Montagem:

• Design compatível com automação: A construção de precisão dos conectores SH é ideal para processos automatizados de pick-and-place, crimpagem e montagem. Isso garante alta consistência, produtividade e custo-benefício na produção em massa.

• Solução pronta para uso: Por ser um chicote de cabos pré-montado, elimina a necessidade de os clientes investirem em ferramentas de crimpagem especializadas e montagem manual. Isso reduz o tempo de produção, minimiza erros no local e diminui o custo total de propriedade, simplificando a cadeia de suprimentos e o fluxo de trabalho da linha de montagem.

Resumindo, O conjunto de cabos JST SH se destaca por oferecer Confiabilidade de conexão e estabilidade elétrica intransigentes em um formato ultracompacto (passo de 1,0 mm). Ele serve como o sistema de conexão essencial para placas de circuito impresso de alta densidade a módulos internos, permitindo o projeto de dispositivos eletrônicos mais finos, modulares e confiáveis. Para um fabricante de chicotes elétricos personalizados, destacar essas vantagens técnicas demonstra profundo conhecimento em atender às demandas de eletrônicos miniaturizados e avançados.

Q2: O que é um conector JST SH?

UM:O Conector JST SH é um padrão, Passo de 1,0 mm Sistema de conectores fio-placa desenvolvido pela Japan Solderless Terminal Mfg. Co., Ltd. Trata-se de um componente de interconexão de engenharia de precisão, projetado para circuitos confiáveis ​​e de alta densidade em eletrônicos modernos com restrições de espaço.

Do ponto de vista profissional, sua definição abrange:

1. 1. Um sistema, não apenas uma peça: Consiste em um caixa de plástico (normalmente LCP de alta temperatura), um terminal feminino específico (geralmente bronze fosforoso com revestimento de estanho), e um deslizador de travamento de metal separadoEste sistema foi projetado para compatibilidade e eficiência de montagem.

2. 2 Mecanismos de Travamento Distintos: Sua característica mais reconhecível é o mecanismo deslizante de travamento lateral. Após o encaixe com o conector macho, o mecanismo deslizante é acionado, produzindo um clique audível e tátil. trava positiva Oferece resistência excepcional à vibração e à desconexão acidental, um fator crítico de confiabilidade.

3. 3. Física de Contato Otimizada: O terminal emprega um design de contato de ponto duploIsso cria dois caminhos elétricos paralelos com o pino macho, garantindo menor e mais estável resistência de contato, redundância e desempenho superior sob estresse mecânico ou microvibração.

4. 4. Nicho de aplicação claro: Com seu passo de 1,0 mm e classificação de corrente típica de 1A por circuitoA série SH foi projetada especificamente para transmissão de sinal e distribuição de baixa potência entre PCBs, FPCs ou pequenos módulos internos. É a solução preferida da indústria para dispositivos compactos e leves, onde a conectividade confiável em espaço mínimo é fundamental, como smartphones, wearables, drones e sensores médicos.

Em essência, o conector JST SH é uma referência para interconexões miniaturizadas, produzidas em massa e altamente confiáveis ​​em eletrônicos de consumo e industriais de precisão.

Q3:Qual é a quantidade mínima de encomenda para conjuntos de cabos JST personalizados?
A: Atendemos tanto às necessidades de desenvolvimento de protótipos quanto à produção em larga escala de cabos JST personalizados. Nossas quantidades mínimas de pedido são flexíveis, dependendo da complexidade e das especificações, com quantidades para protótipos a partir de apenas 100 peças.

Para o desenvolvimento de conjuntos de cabos JST personalizados, oferecemos serviços de confirmação de amostras antes da produção em larga escala para garantir que suas especificações sejam atendidas com precisão. Nossos recursos de prototipagem rápida ajudam a acelerar o cronograma de desenvolvimento do seu produto, mantendo os padrões de qualidade de fabricação.
